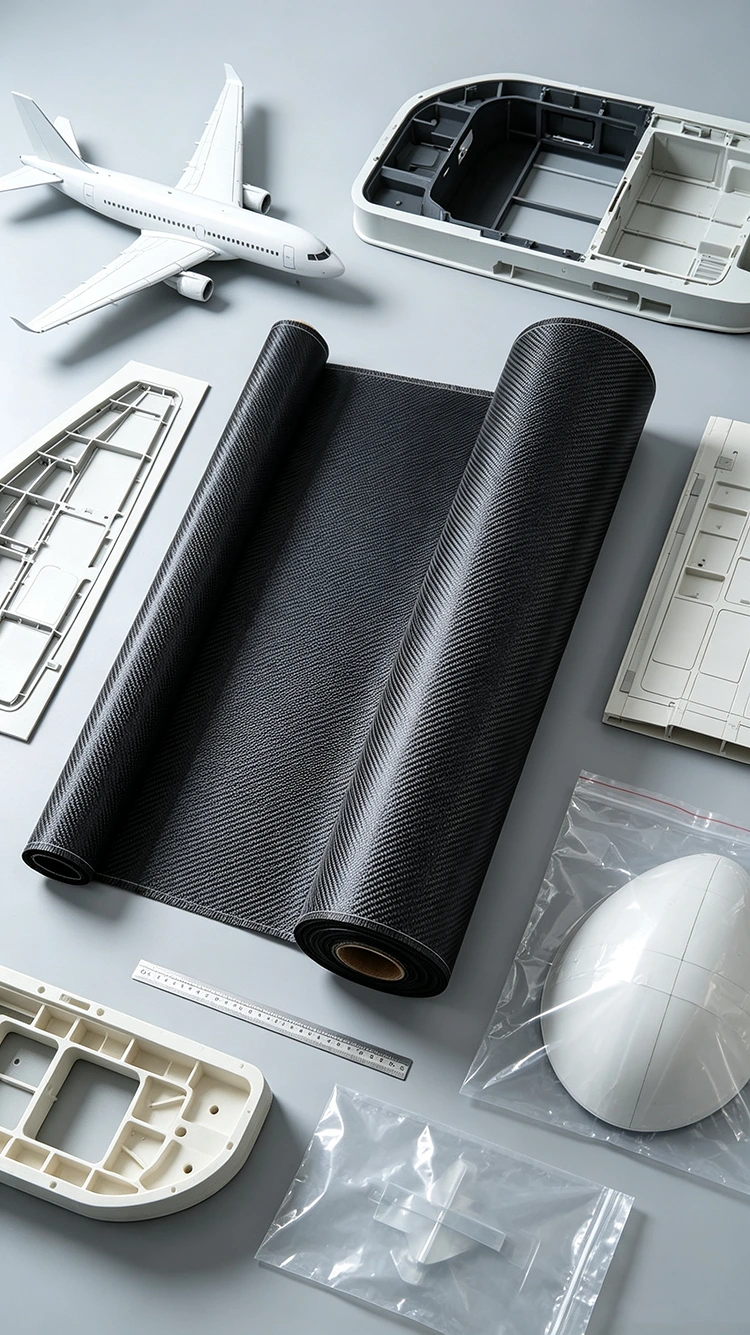

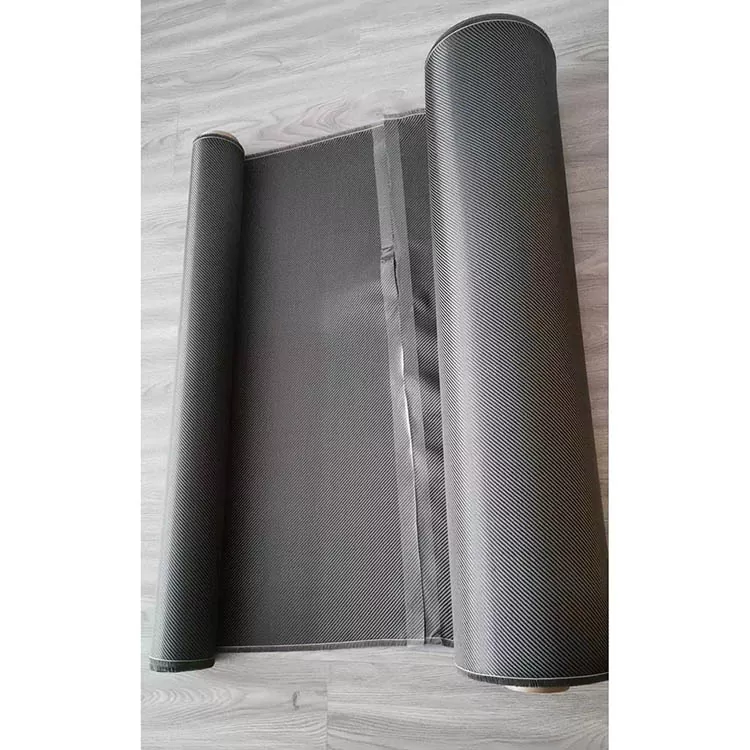

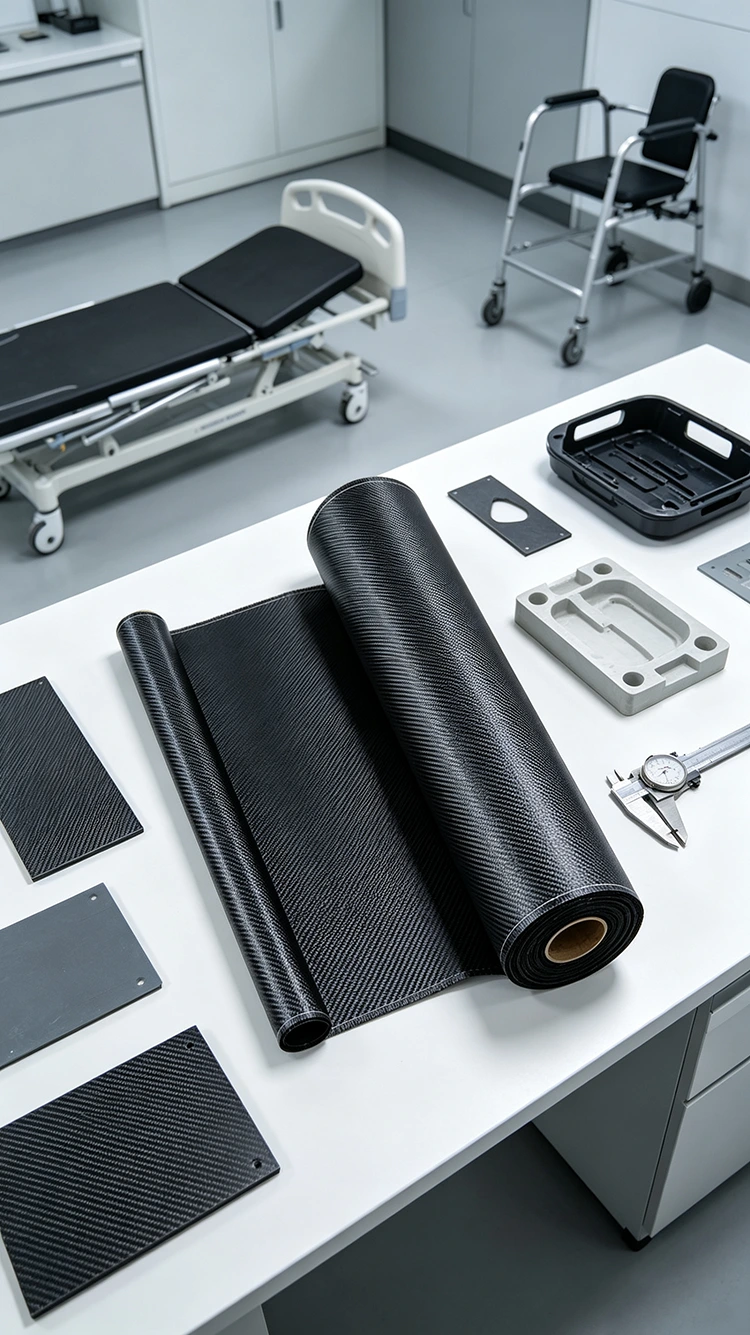

Kain Serat Karbon Tenunan Twill

Fabrik Gentian Karbon Tenunan Twill ialah tetulang tenunan di mana benang meledingkan dan benang tenunan bercantum untuk membentuk corak permukaan pepenjuru. Berbanding dengan tenunan biasa, struktur jalinan membolehkan lebih banyak pergerakan antara benang, yang boleh membantu fabrik mengikut lengkung sederhana semasa lay-up. Corak pepenjuru yang sama juga biasanya dikekalkan pada bahagian acuan di mana permukaan gentian karbon dibiarkan kelihatan.

Tenunan hanyalah satu bahagian daripada spesifikasi bahan. Gred gentian karbon, berat kawasan, sistem resin dan pembinaan lamina menentukan bagaimana fabrik menyumbang kepada komposit siap, manakala geometri acuan dan proses pembentukan mempengaruhi cara ia boleh dikendalikan semasa pengeluaran.

Apa yang Diubah oleh Struktur Twill

Dalam binaan kepar, mata jalinan bergerak secara progresif merentasi fabrik dan bukannya membentuk corak tenunan biasa satu ke atas, satu bawah yang berulang. Ini memberikan lebih banyak kebebasan kepada benang untuk beralih secara relatif antara satu sama lain apabila fabrik diletakkan di atas permukaan melengkung.

Perbezaan menjadi lebih ketara pada bahagian yang berubah kontur. Fabrik yang boleh menampung beberapa pergerakan dalam satah mungkin lebih mudah diletakkan di sekeliling lengkung sederhana daripada binaan berjalin yang lebih rapat. Walau bagaimanapun, ini tidak bermakna setiap kain kepar akan berlapik dengan cara yang sama. Saiz benang, berat fabrik, ketegangan tenunan dan geometri permukaan semuanya mempengaruhi hasilnya.

Untuk jejari ketat atau bentuk tiga dimensi dalam, percubaan membentuk berguna kerana kedutan tempatan atau herotan benang hanya boleh dinilai dengan tepat berbanding geometri sebenar.

Anyaman Pepenjuru untuk Permukaan Kelihatan

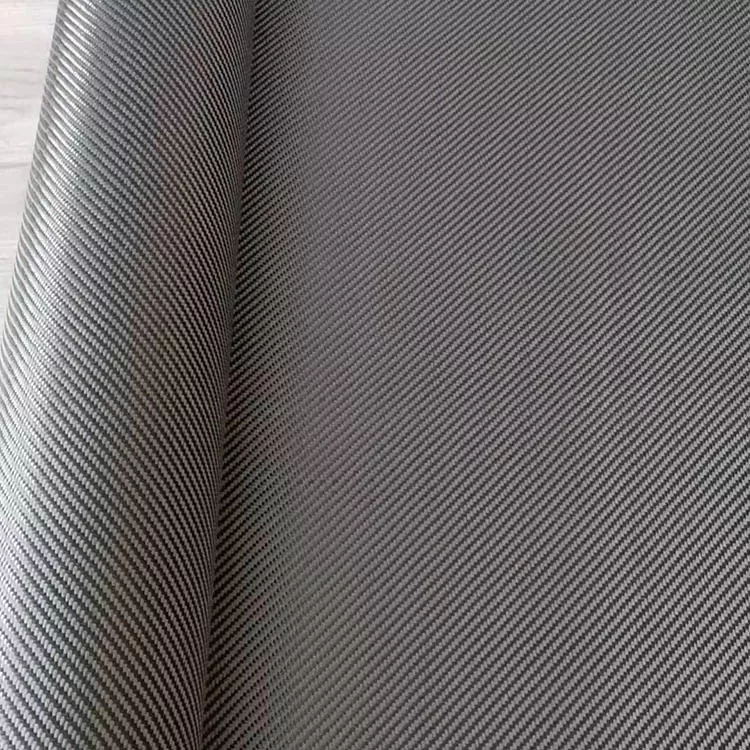

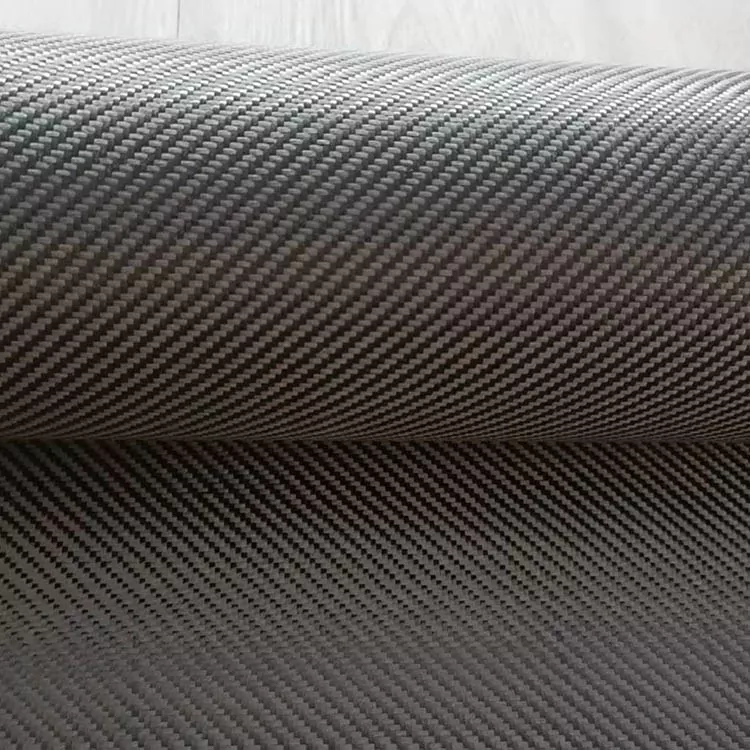

Corak pepenjuru adalah salah satu ciri yang paling dikenali bagi fabrik gentian karbon kepar. Apabila lamina yang diawet selesai dengan salutan yang jelas, jalinan boleh kekal kelihatan di seluruh permukaan komponen.

Arah corak perlu dikawal semasa memotong dan meletakkan. Jika dua bahagian fabrik bertemu dengan orientasi yang berbeza, garisan pepenjuru tidak akan terus sama rata merentasi sambungan. Pada panel yang boleh dilihat, susun atur pemotongan dan peletakan lapis perlu dipertimbangkan sebelum membentuk.

Penampilan akhir juga dipengaruhi oleh pengedaran resin, penyatuan dan kemasan permukaan. Corak yang dilihat dalam fabrik kering mungkin berubah dalam definisi selepas lamina telah dibentuk dan disalut.

Menggunakan Twill pada Komponen Melengkung

Kain kepar biasanya digunakan pada komponen yang tidak rata sepenuhnya, termasuk kepingan trim, perumah, bahagian basikal, komponen motosikal dan peralatan sukan.

Kain boleh dipotong sebagai kepingan yang lebih besar apabila permukaannya agak terbuka, atau dibahagikan kepada bahagian yang lebih kecil di mana geometri berubah dengan lebih mendadak. Potongan yang lebih besar mengurangkan bilangan sambungan tetapi mungkin memerlukan lebih banyak pelarasan semasa lay-up. Potongan yang lebih kecil boleh mengikut kontur tempatan dengan lebih mudah, tetapi sendi perlu diletakkan dengan berhati-hati.

Untuk permukaan karbon yang boleh dilihat, corak pemotongan juga harus mengambil kira arah anyaman pepenjuru. Mengekalkan orientasi yang sama antara kepingan bersebelahan boleh menjadi penting apabila corak visual berterusan diperlukan.

Spesifikasi

Spesifikasi Bahan untuk Pengeluaran

Berat fabrik yang diperlukan biasanya dipertimbangkan bersama-sama dengan ketebalan laminat sasaran dan kaedah pengacuan. Berat kawasan yang lebih rendah membolehkan lebih banyak lapisan individu digunakan, manakala fabrik yang lebih berat boleh mengurangkan bilangan lapisan yang diperlukan untuk ketebalan lamina tertentu.

Gred gentian karbon juga harus dinyatakan secara berasingan daripada anyaman. Pembinaan kepar yang sama boleh dihasilkan dengan gred gentian yang berbeza, dan sifat komposit yang terhasil tidak akan sama.

Keserasian resin adalah satu lagi pertimbangan pengeluaran. Susunan basah, infusi vakum, pengacuan mampatan dan pemprosesan prepreg mempunyai keperluan yang berbeza untuk aliran resin, penyatuan dan pengendalian. Oleh itu, fabrik harus dipadankan dengan proses sebenar dan bukannya hanya ditentukan oleh penampilannya.

Maklumat untuk Diberikan untuk Siasatan Bahan

Siasatan pengeluaran lebih mudah dinilai apabila keperluan bahan asas dinyatakan dengan jelas. Maklumat yang berkaitan termasuk:

· Pembinaan anyaman kepar

· Gred gentian karbon

· Berat kain / GSM

· Lebar dan panjang gulungan yang diperlukan

· Ketebalan sasaran atau ketebalan lamina

· Sistem resin

· Proses pengacuan

· Geometri komponen

· Keperluan permukaan yang boleh dilihat

Jika bahan itu menggantikan fabrik sedia ada, helaian spesifikasi atau sampel yang tersedia juga boleh digunakan sebagai rujukan. Ini amat berguna apabila bahan baharu perlu sesuai dengan proses pemotongan, susun atur atau pengacuan yang telah ditetapkan.

Aplikasi

Fabrik Gentian Karbon Tenunan Twill digunakan dalam bahagian komposit yang dibentuk di mana fabrik perlu menampung permukaan berbentuk atau memberikan penampilan tenunan yang jelas.

Aplikasi automotif termasuk kemasan dalaman, panel, penutup dan komponen gentian karbon lain. Bahagian basikal dan motosikal boleh menggunakan tetulang tenunan pada bahagian melengkung di mana fabrik perlu mengikut permukaan acuan.

Peralatan sukan seperti dayung, raket dan struktur acuan lain juga boleh menggabungkan bahan sebagai sebahagian daripada lamina. Peralatan dan perumah industri mungkin menggunakan gentian karbon tenunan di mana sifat mekanikal dan dimensi yang diperlukan boleh dicapai dengan lamina yang dipilih.

Bagi perumah elektronik atau komponen yang terletak berhampiran dengan pemasangan elektrik, kekonduksian elektrik gentian karbon perlu dipertimbangkan semasa menentukan keperluan penebat dan pembumian.

Soalan Lazim

Apakah itu Twill Weave Carbon Fiber Fabric?

Ia adalah tetulang gentian karbon tenunan yang dibuat dengan struktur jalinan kepar. Susunan benang menghasilkan corak permukaan pepenjuru, manakala spesifikasi bahan sebenar bergantung pada gred gentian karbon, berat fabrik dan pembinaan.

Bagaimanakah kepar berbeza daripada tenunan biasa?

Kepar dan anyaman biasa menggunakan urutan jalinan benang yang berbeza. Twill mempunyai corak pepenjuru dan secara amnya membolehkan lebih banyak pergerakan benang, manakala tenunan biasa mempunyai struktur over-under yang berulang dengan lebih ketat. Kesesuaian mereka bergantung pada geometri komponen dan proses pembuatan.

Apakah maksud 2×2 twill?

2×2 menerangkan pembinaan jelujur tertentu di mana benang melepasi dua dan di bawah dua dalam urutan berulang. Jika projek memerlukan pembinaan ini, tenunan hendaklah disahkan dalam spesifikasi bahan.

Bolehkah kain kepar digunakan pada acuan melengkung?

ya. Ia boleh menampung lengkung sederhana dan kontur yang berubah-ubah, tetapi langsir sebenar bergantung pada berat fabrik, pembinaan benang dan geometri acuan. Percubaan pembentukan berguna untuk bahagian kompleks atau jejari ketat.

Bolehkah ia digunakan untuk bahagian gentian karbon yang boleh dilihat?

ya. Jalinan pepenjuru boleh kekal kelihatan selepas pengacuan dan kemasan permukaan. Orientasi fabrik yang konsisten semasa memotong dan meletakkan adalah penting apabila corak seragam diperlukan.

Bolehkah berat dan dimensi kain disesuaikan?

ya. Berat kain, lebar, panjang dan spesifikasi berkaitan boleh ditakrifkan mengikut komponen dan proses pembuatan.

Apakah maklumat yang diperlukan untuk sebut harga?

Maklumat berguna termasuk pembinaan anyaman, gred gentian karbon, GSM, lebar, panjang gulungan, kuantiti, aplikasi dan proses pengacuan. Untuk bahagian yang boleh dilihat, kemasan permukaan yang diperlukan dan arah corak juga harus dinyatakan.

Bolehkah sampel dinilai sebelum pengeluaran?

Penilaian sampel boleh dipertimbangkan apabila fabrik perlu diperiksa untuk drape, keserasian resin, penampilan permukaan atau tingkah laku pemprosesan dengan kaedah pengeluaran tertentu.

Adakah anyaman kepar bermakna kekuatan yang lebih tinggi?

Tidak. Pembinaan anyaman sahaja tidak membentuk kekuatan atau kekukuhan komposit siap. Sifat ini bergantung pada gred gentian karbon, berat kain, sistem resin, orientasi gentian, isipadu gentian, ketebalan lamina dan keadaan pemprosesan.
