Fabrik Gentian Karbon Tenunan Biasa

Fabrik Gentian Karbon Tenunan Biasa menggunakan jalinan mudah atas bawah benang meledingkan dan benang untuk membentuk struktur tenunan biasa. Titik silang yang berulang memberikan fabrik permukaan yang stabil yang agak mudah untuk dikenal pasti, dipotong dan diletakkan semasa susun komposit. Arah meledingkan dan pakan juga jelas secara visual, yang membantu pasukan pengeluaran mengekalkan orientasi yang dimaksudkan semasa menyediakan berbilang lapis.

Untuk pembuatan komposit, struktur biasa ini berguna apabila bahan perlu dikendalikan secara konsisten dari satu bahagian ke bahagian yang lain. Berat fabrik, gred gentian karbon, kiraan benang, lebar dan keserasian resin masih perlu dinyatakan secara berasingan kerana corak tenunan sahaja tidak menentukan sifat mekanikal lamina siap.

Bagaimana Tenunan Biasa Mempengaruhi Pengendalian Fabrik

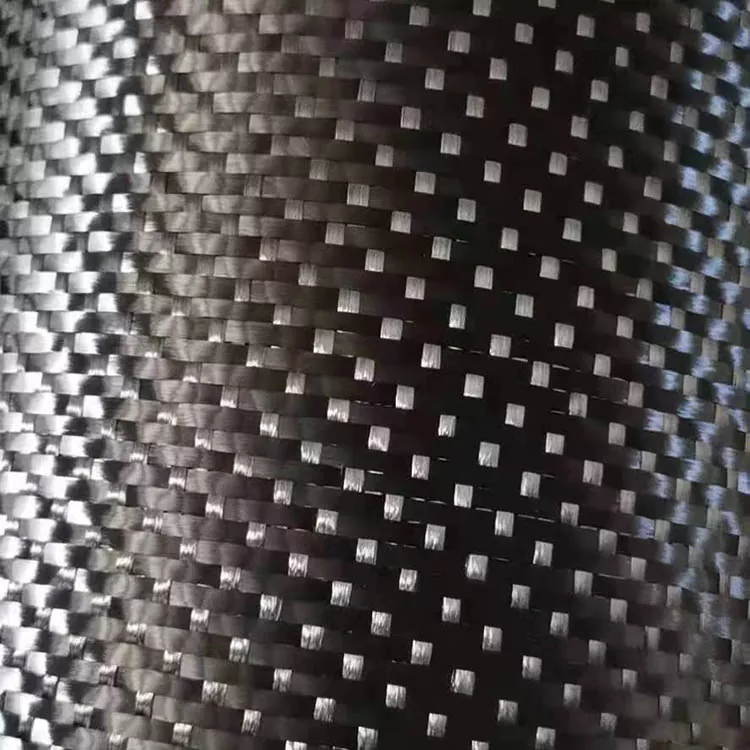

Dalam anyaman biasa, setiap benang meledingkan melepasi dan di bawah benang pakan berturut-turut. Ini menghasilkan struktur fabrik yang agak stabil dengan penampilan seperti grid biasa.

Semasa memotong dan meletakkan, arah meledingkan dan pakan yang jelas memudahkan untuk memeriksa sama ada lapisan telah diletakkan mengikut lukisan lamina. Ini amat berguna apabila beberapa lapisan dipotong daripada gulungan yang sama dan setiap lapisan perlu mengekalkan orientasi yang konsisten.

Pembinaan yang sama juga mempunyai had. Oleh kerana benang berjalin dengan kerap, fabrik tidak berkelakuan seperti tetulang yang longgar atau sangat boleh drapikan. Pada jejari yang ketat, kontur dalam atau acuan tiga dimensi yang kompleks, bahan sebenar harus dinilai terhadap geometri komponen sebelum pengeluaran.

Atas sebab ini, pemilihan fabrik harus mempertimbangkan kedua-dua keperluan tetulang dan cara bahan akan dipotong, diletakkan dan dibentuk semasa pembuatan.

Struktur Tenunan dan Reka Bentuk Laminat

Fabrik gentian karbon tenunan memberikan tetulang dalam kedua-dua arah meledingkan dan pakan. Ini berbeza daripada tetulang satu arah, di mana kebanyakan gentian berterusan tertumpu di sepanjang satu arah utama.

Untuk komposit berlamina, fabrik tenunan oleh itu boleh menyediakan susunan tetulang yang seimbang dalam lapisan individu. Walau bagaimanapun, orientasi gentian akhir komponen masih ditentukan oleh jadual lamina yang lengkap, termasuk arah lapis, bilangan lapisan, berat fabrik dan geometri bahagian.

Tenunan tidak boleh dianggap sebagai petunjuk langsung kekuatan. Dua fabrik dengan tenunan yang sama boleh menghasilkan sifat komposit yang berbeza apabila gred gentian karbon, berat luas, sistem resin atau pecahan isipadu gentian adalah berbeza.

Memilih Fabrik untuk Geometri Berbeza

Kesesuaian tetulang tenunan bergantung sebahagiannya pada bentuk komponen siap. Panel rata dan komponen dengan lengkung lembut biasanya lebih mudah ditutup kerana fabrik tidak perlu menampung perubahan besar dalam arah permukaan.

Acuan yang lebih kompleks memerlukan perhatian yang lebih dekat pada langsir. Apabila fabrik dipaksa mengelilingi jejari yang ketat, lilitan dan pakan boleh beralih secara relatif antara satu sama lain, mewujudkan herotan atau kedutan setempat. Kesan ini boleh mempengaruhi kedua-dua rupa permukaan dan konsistensi lamina.

Untuk komponen baharu, percubaan pembentukan kecil boleh membantu menentukan sama ada berat dan pembinaan fabrik yang dipilih boleh mengikut acuan tanpa herotan yang berlebihan. Corak pemotongan, orientasi lapis dan urutan susun atur harus dipertimbangkan bersama dan bukannya menilai fabrik secara berasingan daripada proses pembuatan.

Bahagian Rata dan Lengkung Lembut

Pembinaan tenunan biasa selalunya lebih mudah diletakkan pada panel rata, penutup, plat dan komponen dengan kelengkungan sederhana. Corak grid yang boleh dilihat juga menjadikannya agak mudah untuk menyemak orientasi lapisan bersebelahan semasa lay-up.

Bentuk Acuan Kompleks

Untuk kontur yang lebih dalam atau jejari yang lebih ketat, gelagat langsir dan ricih menjadi lebih penting. Fabrik hendaklah diuji pada acuan sebenar atau acuan, terutamanya apabila permukaan siap akan kekal kelihatan.

Apa yang Yuruis Boleh Bekalkan

Spesifikasi fabrik boleh ditakrifkan mengikut keperluan proses pembuatan komposit. Perkara biasa yang perlu disahkan termasuk:

· Pembinaan anyaman biasa

· Gred gentian karbon

· Berat sebenar / GSM

· Lebar kain

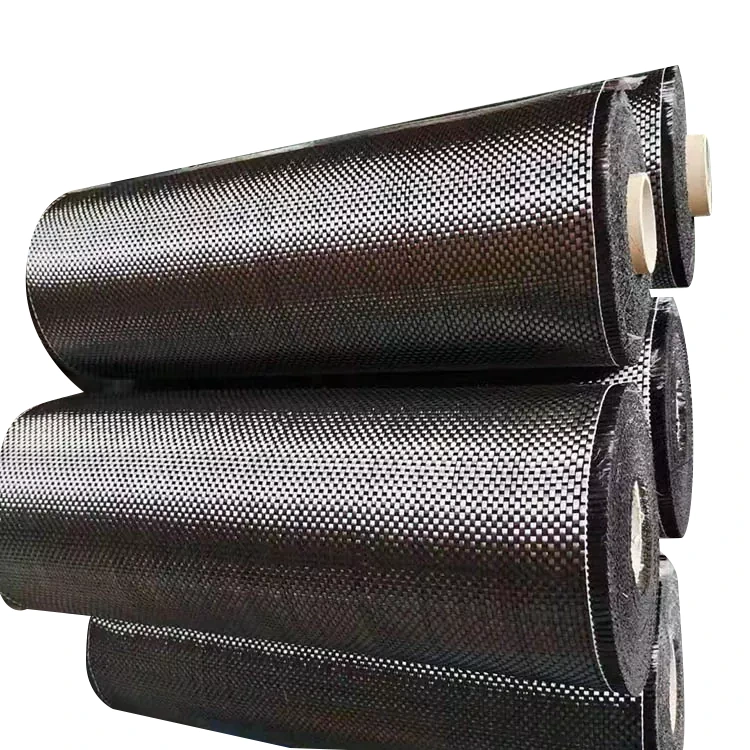

· Panjang gulungan

· Ketebalan

· Keperluan permukaan

· Keserasian resin

· Proses pengacuan yang dimaksudkan

Apabila bahan diganti atau dipadankan dengan spesifikasi pengeluaran sedia ada, menyediakan helaian data fabrik semasa, sampel atau GSM yang diketahui boleh membantu menentukan pembinaan yang diperlukan dengan lebih tepat.

Spesifikasi Tenunan Biasa Biasa

Daripada Pemotongan kepada Laminasi

Sebelum resin diperkenalkan, fabrik biasanya melalui beberapa langkah penyediaan. Dimensi yang diperlukan ditanda dan dipotong, kemudian setiap lapis diletakkan mengikut reka bentuk lamina.

Untuk komponen berbilang lapisan, pasukan pengeluaran mungkin perlu menukar orientasi lapisan berturut-turut untuk mencapai susunan tetulang yang diperlukan. Oleh kerana arah meledingkan dan pakan mudah dibezakan dalam fabrik tenunan biasa, orientasi boleh diperiksa semasa meletakkan tanpa bergantung hanya pada tanda pemotongan.

Semasa pengendalian, regangan yang tidak perlu harus dielakkan. Ketegangan yang berlebihan atau pergerakan berulang boleh mengubah susunan benang tempatan, yang mungkin kelihatan selepas dibentuk. Jumlah pengendalian yang diperlukan juga bergantung pada berat fabrik, keketatan tenunan dan geometri komponen.

Aplikasi dalam Pembuatan Komposit

Fabrik Gentian Karbon Tenunan Biasa boleh digunakan dalam komponen komposit beracuan di mana tetulang tenunan biasa serasi dengan reka bentuk bahagian dan proses pembuatan.

Dalam aplikasi automotif, ia boleh digunakan untuk hiasan dalaman, panel, penutup dan bahagian komposit struktur atau separa struktur terpilih. Pembinaan fabrik yang diperlukan bergantung kepada geometri komponen dan spesifikasi lamina.

Untuk basikal dan peralatan sukan, tetulang gentian karbon tenunan boleh dimasukkan ke dalam lamina acuan di mana orientasi gentian dan ketebalan yang diperlukan ditentukan oleh reka bentuk komponen.

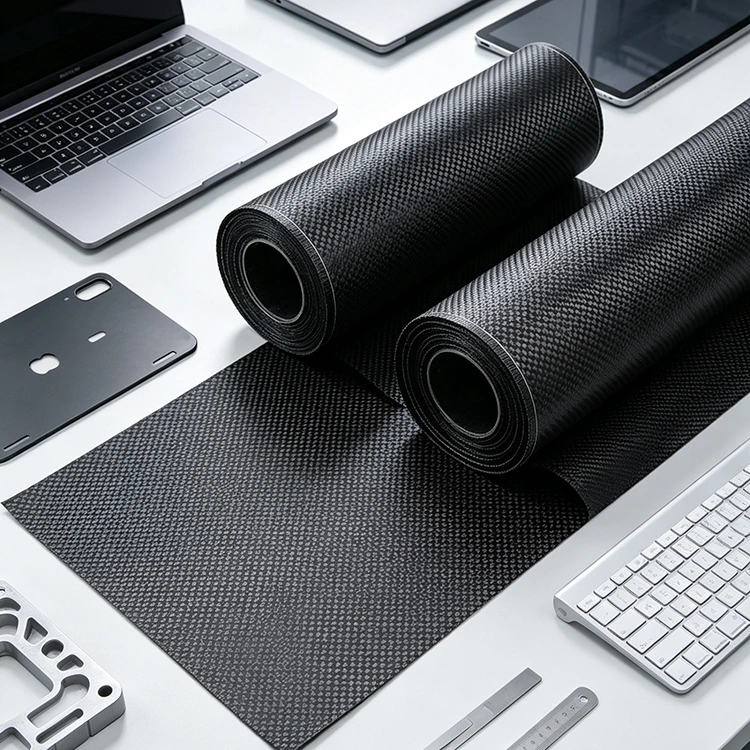

Dalam peralatan elektronik dan industri, fabrik gentian karbon boleh digunakan dalam perumah, panel dan struktur komposit lain. Oleh kerana gentian karbon adalah konduktif elektrik, penebat elektrik, pembumian dan keperluan elektromagnet harus dipertimbangkan di mana bahan digunakan berhampiran pemasangan elektronik.

Oleh itu, spesifikasi fabrik yang sesuai hendaklah ditentukan daripada komponen siap dan bukannya daripada corak tenunan sahaja.

Penampilan dan Pemprosesan Permukaan

Apabila gentian karbon tenunan kekal kelihatan selepas pengacuan, penampilan akhir bergantung pada lebih daripada corak kain kering. Pengagihan resin, penjajaran gentian, penyatuan, keadaan permukaan acuan dan rawatan kemasan semuanya boleh menjejaskan penampilan bahagian yang telah sembuh.

Untuk permukaan yang boleh dilihat, fabrik hendaklah diletakkan secara konsisten dan dilindungi daripada anjakan yang tidak perlu semasa meletakkan. Potongan bersebelahan juga mungkin perlu diselaraskan supaya corak tenunan tidak berubah dengan ketara dari satu bahagian komponen ke bahagian yang lain.

Jika komponen menerima salutan yang jelas atau rawatan permukaan lain, sistem salutan hendaklah serasi dengan komposit yang diawet dan persekitaran perkhidmatan yang dimaksudkan. Penampilan kain kering yang seragam tidak dengan sendirinya menjamin penampilan yang sama selepas dibentuk.

Soalan Lazim

Apakah Fabrik Gentian Karbon Tenunan Biasa?

Ia adalah tetulang gentian karbon tenunan di mana benang meledingkan dan benang pakan berulang kali melepasi dan di bawah satu sama lain. Ini mewujudkan struktur fabrik biasa dengan arah gentian yang boleh dikenal pasti dengan jelas.

Apakah rupa gentian karbon tenunan biasa?

Warp dan weft membentuk corak over-under berulang yang menghasilkan penampilan seperti grid biasa. Ia berbeza secara visual daripada kain kepar, yang mempunyai corak pepenjuru ciri.

Adakah tenunan biasa sesuai untuk bahagian gentian karbon yang boleh dilihat?

ya. Jalinan biasa boleh membentuk sebahagian daripada permukaan yang boleh dilihat bagi komponen komposit. Penampilan akhir juga bergantung pada pengedaran resin, penyatuan, keadaan acuan dan kemasan permukaan.

Bolehkah anyaman biasa digunakan pada acuan melengkung?

Ya, tetapi kesesuaian bergantung pada kelengkungan, jejari dan geometri tiga dimensi acuan. Untuk bentuk yang kompleks, percubaan membentuk boleh membantu mengenal pasti kemungkinan kedutan, herotan benang atau kesukaran semasa meletakkan.

Adakah anyaman biasa menentukan kekuatan komposit?

Tidak. Sifat komposit siap bergantung pada gred gentian karbon, berat fabrik, sistem resin, pecahan isipadu gentian, orientasi lapis, ketebalan lamina dan keadaan pengawetan atau pengacuan. Tenunan hanyalah satu bahagian daripada spesifikasi bahan.

Bolehkah berat dan lebar kain disesuaikan?

ya. Berat, lebar, panjang gulungan dan spesifikasi lain boleh ditakrifkan mengikut keperluan pengeluaran. Gred gentian karbon yang diperlukan dan proses pengacuan yang dimaksudkan juga perlu disediakan apabila meminta sebut harga.

Apakah maklumat yang perlu disediakan untuk sebut harga?

Maklumat berguna termasuk GSM yang diperlukan, gred gentian karbon, pembinaan anyaman, lebar, panjang gulungan, kuantiti, aplikasi dan proses pengacuan. Spesifikasi atau sampel fabrik sedia ada juga boleh membantu apabila bahan tersebut perlu dipadankan dengan proses pengeluaran yang telah ditetapkan.

Bolehkah sampel dinilai sebelum pengeluaran pukal?

Penilaian sampel boleh diatur apabila fabrik perlu diperiksa untuk langsir, keserasian resin, penampilan permukaan atau tingkah laku pemprosesan dengan proses pembuatan komposit tertentu.

Adakah anyaman biasa lebih kuat daripada anyaman kepar?

Kedua-dua anyaman tidak boleh dianggap lebih kuat berdasarkan corak tenunan sahaja. Sifat mekanikal laminat siap dipengaruhi oleh jenis gentian, berat kain, sistem resin, orientasi gentian, pembinaan lamina dan keadaan pemprosesan.
