Permukaan Gentian Karbon Dirasa untuk Penggulungan Filamen

Filament winding is mainly concerned with reinforcement placement, winding angle and laminate strength. But the surface layer also affects how the finished composite looks and behaves during production.

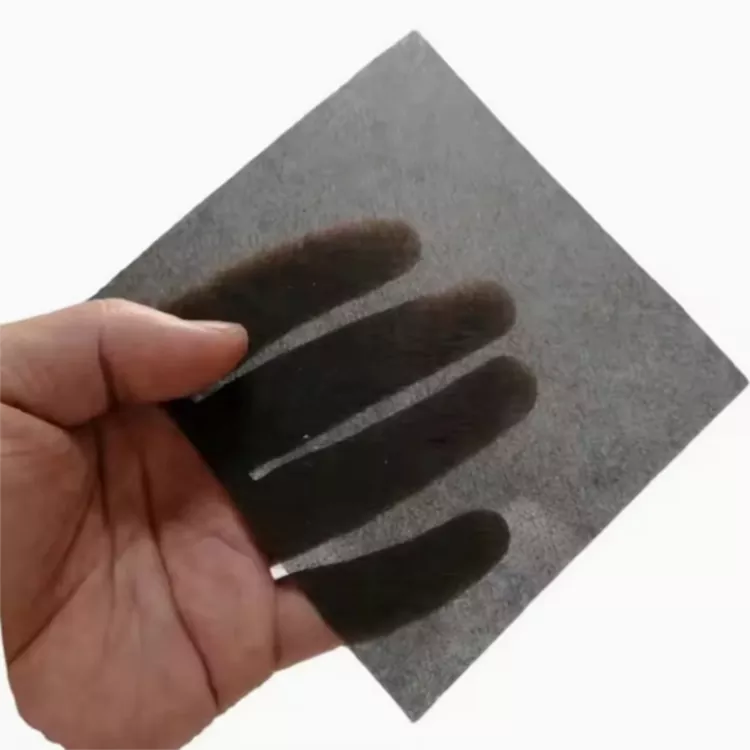

Permukaan Gentian Karbon Dirasa untuk Penggulungan Filamen ialah bahan bukan tenunan yang diperbuat daripada gentian karbon cincang. Ia digunakan sebagai lapisan gentian karbon teragih pada bahagian komposit silinder dan melengkung, di mana tetulang belitan utama sahaja boleh meninggalkan corak gentian yang jelas.

The felt is not a substitute for continuous structural reinforcement. It has a different role in the laminate: surface coverage, fiber distribution and interaction with the resin system.

Lapisan Permukaan dalam Penggulungan Filamen

Bahagian komposit luka biasanya mengandungi beberapa lapisan. Keliling atau fabrik berterusan menyediakan tetulang yang diperlukan, manakala resin mengikat gentian ke dalam lamina siap.

Terasa gentian karbon boleh ditambah sebagai lapisan permukaan yang berasingan. Gentian cincangnya diedarkan melalui struktur bukan tenunan dan bukannya disusun sebagai benang berterusan. Ini menjadikan bahan sesuai untuk menutup permukaan melengkung dan mengurangkan corak visual tetulang asas.

Lapisan mungkin diletakkan di bahagian dalam, di luar atau lokasi lain yang ditentukan dalam lamina. Kedudukannya ditentukan oleh pembinaan komponen siap.

Applications for Wound Composite Products

Paip FRP dan CFRP

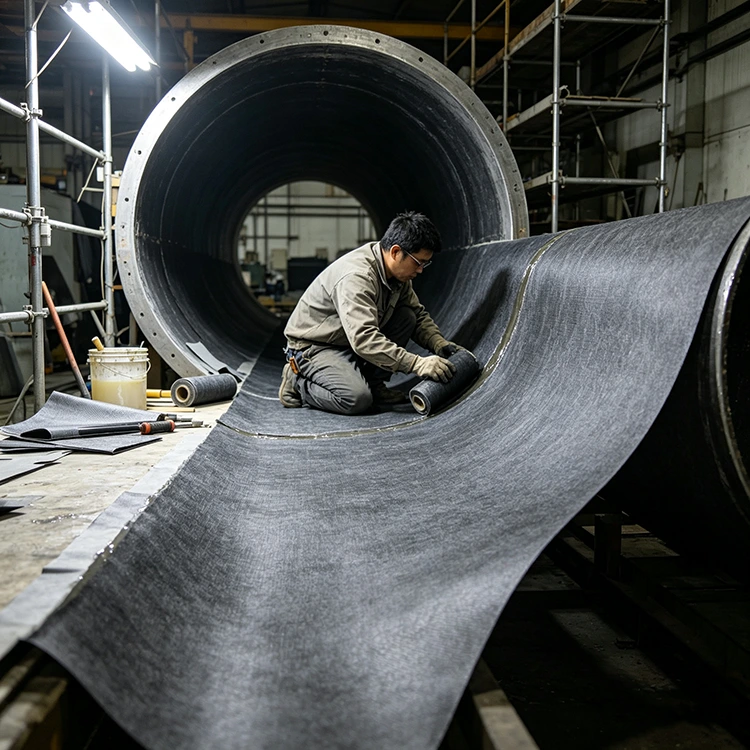

Paip komposit biasanya dihasilkan di atas mandrel silinder dengan luka tetulang pada sudut yang berbeza. Permukaan terasa boleh dimasukkan ke dalam lapisan dalam atau luar apabila permukaan gentian karbon yang diedarkan diperlukan.

Ia juga menyediakan lebih banyak liputan gentian berterusan pada corak penggulungan. Permukaan akhir, bagaimanapun, dipengaruhi oleh resin dan proses pengawetan serta dirasa.

Tangki Penyimpanan Bahan Kimia

Filament-wound tanks often combine glass fiber, carbon fiber and resin systems in different laminate positions. Carbon felt can be used where the specified construction calls for a carbon-based surface layer.

Untuk perkhidmatan kimia, lamina lengkap perlu dipertimbangkan. Pemilihan resin dan medium yang disimpan amat penting.

Kapal Tekanan

Pressure vessels require controlled reinforcement placement and winding angles because the laminate carries internal pressure. A felt layer serves a different function from the main structural winding.

Atas sebab ini, tetulang struktur dan lapisan permukaan hendaklah dinyatakan secara berasingan dalam reka bentuk lamina.

Komponen Luka Lain

Aplikasi lain yang mungkin termasuk penggelek komposit, tiub industri, perumah silinder dan komponen CFRP terpilih. Ciri biasa ialah permukaan melengkung atau silinder yang dibentuk oleh proses penggulungan.

Struktur Gentian Cincang

Perbezaan antara fabrik karbon felt dan tenunan bermula dengan struktur gentian.

Kain tenunan menggunakan benang berterusan yang disusun mengikut arah yang ditetapkan. Ia dipilih apabila tetulang arah diperlukan.

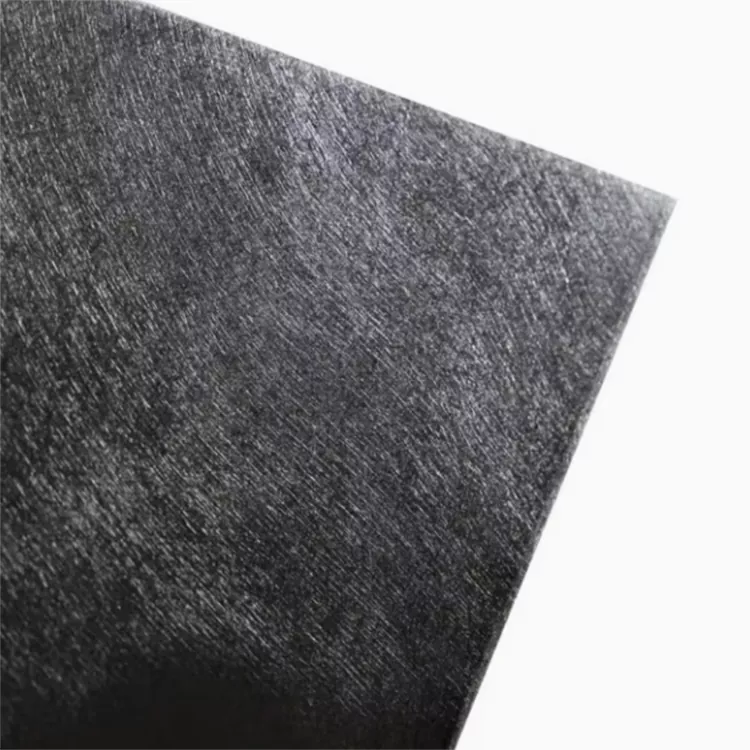

Teras gentian karbon menggunakan gentian cincang yang diedarkan melalui lapisan bukan tenunan. Tiada corak benang tenunan tetap 0° atau 90°. Akibatnya, felt boleh merebak merentasi permukaan melengkung tanpa memperkenalkan struktur arah yang sama.

Ini menjadikan bahan pelengkap kain felt dan tenunan dan bukannya setara langsung. Satu menyediakan orientasi tetulang terkawal; satu lagi menyediakan liputan permukaan teragih.

Resin Basah Semasa Penggulungan

Resin basah adalah salah satu perkara praktikal untuk diperiksa apabila memasukkan kain ke dalam proses penggulungan sedia ada.

The resin must penetrate the chopped-fiber structure before curing. Resin viscosity, resin content, application method, winding speed and temperature all affect how quickly and evenly this happens.

Yuruis membekalkan bahan itu sebagai bahan serat karbon bukan tenunan. Prestasinya semasa penggulungan masih berkaitan dengan resin pelanggan dan keadaan pemprosesan.

Oleh itu, percubaan pengeluaran menggunakan sistem resin sebenar adalah lebih berguna daripada menilai bahan dari spesifikasinya sahaja. Ia menunjukkan bagaimana kain terasa suapan, mematuhi mandrel dan basah semasa proses sebenar.

Penampilan Permukaan Selepas Pengawetan

Permukaan komponen luka filamen selalunya mencerminkan corak tetulang di bawahnya. Lapisan terasa teragih boleh membantu mencipta permukaan gentian karbon yang lebih berterusan.

Spesifikasi permukaan yang tersedia ialah:

Berkilat

Matte

50% Berkilat

Pilihan permukaan ini menerangkan bahan yang dibekalkan. Mereka tidak menentukan penampilan akhir dengan sendirinya.

Rumusan resin, keadaan mandrel atau acuan, suhu pengawetan dan pasca pemprosesan semuanya boleh mengubah rupa komposit siap.

Konfigurasi Bahan

Memilih Spesifikasi yang Tepat

Rasa harus dipadankan dengan proses penggulungan sebenar. Saiz produk, resin dan keperluan permukaan adalah titik permulaan yang lebih berguna daripada ketebalan sahaja.

Geometri Komponen

Diameter, panjang dan kelengkungan mempengaruhi cara bahan diletakkan dan dipegang pada mandrel. Paip lurus dan tangki besar mungkin memerlukan pengendalian yang berbeza semasa pengeluaran.

Sistem Resin

Nyatakan jenis resin dan, jika boleh, keadaan pemprosesan biasa. Kelikatan dan penggunaan resin mempunyai kesan langsung pada keluar basah.

Keperluan Permukaan

Tentukan sama ada keperluan utama ialah liputan gentian, tekstur permukaan atau kemasan tertentu yang dibekalkan. Pilihan yang tersedia adalah berkilat, matte dan 50% berkilat.

Dimensi

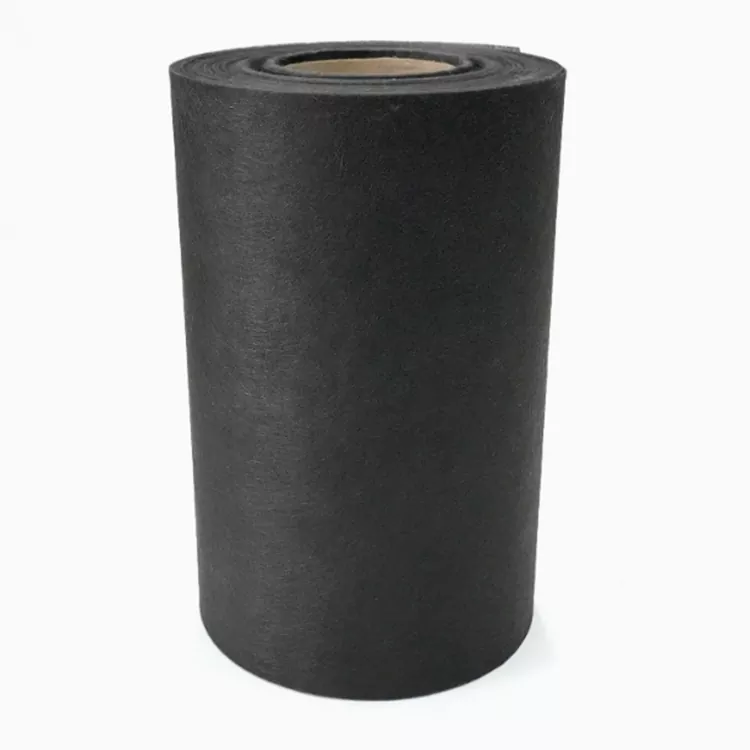

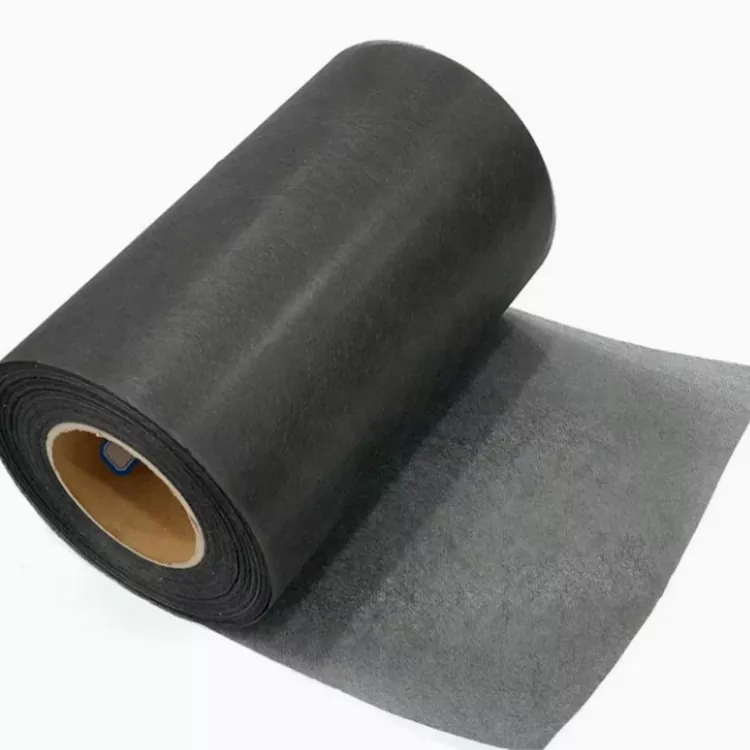

Lebar standard ialah 1 m dan 1.25 m. Ketebalan, panjang dan dimensi boleh dibuat mengikut keperluan pengeluaran.

Keadaan Penggulungan

Kelajuan penggulungan, penggunaan resin dan penyusuan bahan harus dipertimbangkan apabila kain terasa digunakan pada talian automatik atau berterusan.

Percubaan pada Garis Penggulungan

Percubaan pengeluaran kecil boleh menjawab soalan yang tidak dapat dijawab oleh spesifikasi bahan. Rasa boleh diperiksa dengan resin biasa pelanggan, kelajuan penggulungan dan keadaan pengawetan.

Perkara utama yang perlu diperhatikan ialah:

· Feeding and handling

· Kesesuaian dengan mandrel

· Resin basah

· Pengagihan gentian

· Keadaan permukaan selepas pengawetan

· Keserasian dengan lamina sedia ada

Spesifikasi bahan sedia ada, lukisan atau sampel boleh digunakan apabila kain terasa dimasukkan ke dalam proses penggulungan yang telah ditetapkan.

Untuk Pembuatan Komposit Luka Filamen

Karbon Fiber Surface Felt untuk Penggulungan Filamen dibekalkan untuk paip komposit, tangki kimia, salur tekanan, penggelek, perumah dan komponen luka lain.

Lebar standard ialah 1 m dan 1.25 m. Ketebalan, panjang dan dimensi tersedia mengikut keperluan pengeluaran.

Untuk aplikasi tertentu, geometri komponen, sistem resin, kedudukan lamina dan kemasan permukaan yang diperlukan menyediakan maklumat asas untuk spesifikasi.

Soalan Lazim

Apakah Permukaan Gentian Karbon Dirasai untuk Penggulungan Filamen?

Ia adalah bahan gentian karbon cincang bukan tenunan yang digunakan sebagai permukaan atau lapisan berfungsi dalam struktur komposit luka filamen. Ia berbeza daripada tetulang berterusan yang digunakan untuk lapisan struktur utama.

Bolehkah felt digunakan pada produk komposit silinder?

ya. Struktur bukan tenunan boleh mengikut permukaan silinder dan melengkung. Pengendalian sebenar bergantung pada spesifikasi felt, diameter produk dan proses penggulungan.

Adakah ia sama dengan kain tenunan karbon?

Tidak. Kain karbon tenunan mengandungi benang berterusan dalam arah yang ditentukan. Felt mengandungi gentian cincang yang diedarkan dan digunakan untuk fungsi lamina yang berbeza.

Bolehkah ia digunakan dengan resin epoksi atau vinil ester?

Ia boleh diproses dengan sistem resin yang berbeza. Wet-out bergantung pada kelikatan resin, kaedah penggunaan, suhu, kandungan resin dan keadaan pengawetan.

Apakah kemasan permukaan yang tersedia?

Spesifikasi yang ada ialah berkilat, matte dan 50% berkilat. Penampilan akhir juga bergantung pada permukaan resin, mandrel atau acuan dan proses pengawetan.

Bolehkah lebar dan ketebalan disesuaikan?

ya. Lebar standard ialah 1 m dan 1.25 m. Ketebalan, panjang dan dimensi boleh disesuaikan mengikut aplikasi.

Apakah maklumat yang diperlukan untuk sebut harga?

Maklumat berguna termasuk saiz dan bentuk komponen, jenis resin, dimensi terasa, keperluan permukaan dan kuantiti anggaran. Spesifikasi atau sampel bahan sedia ada berguna untuk aplikasi bukan standard.

Bolehkah sampel diberikan?

Kuantiti sampel boleh dibincangkan mengikut dimensi dan aplikasi yang diperlukan. Menguji dirasa dengan resin sebenar dan proses penggulungan menyediakan rujukan langsung untuk pengeluaran.
